Мониторинг гидравлического режима коксовых печей
Гидравлический режим коксовых батарей определяется совокупностью технологических параметров, обеспечивающих сжигание отопительного газа с заданным коэффициентом избытка воздуха и движение отходящих газов с заданным давлением в контрольных точках. Основными технологическими параметрами гидравлического режима являются давление на верху отопительных вертикалов (под лючком) и коэффициент избытка воздуха, которые регулируются изменением тяги в боровах и проходным сечением воздушных клапанов соответственно.

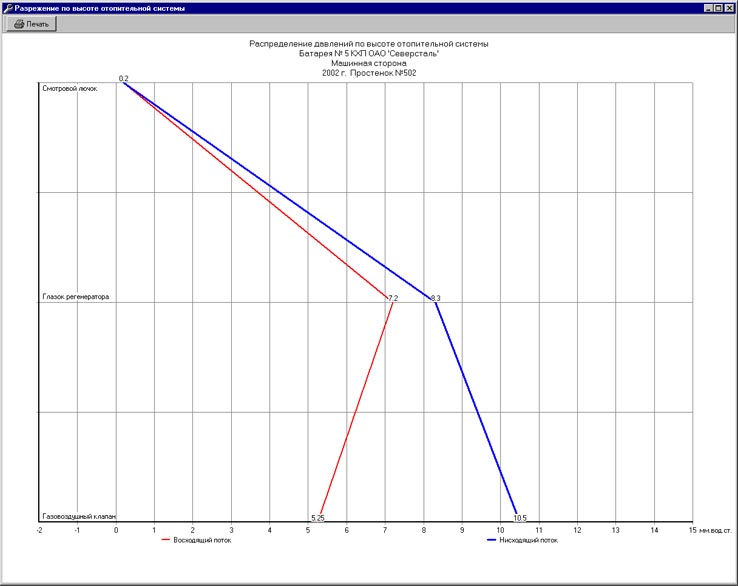

Распределение давлений на участках отопительной системы
Подсистемой учитываются и обрабатываются следующие виды измерений гидравлического режима коксовых печей:
При автоматическом режиме работы коксовых машин изменение частоты вращения дутьевых устройств происходит автоматически.
- давление вверху вертикальных отопительных каналов (под смотровым лючком);
- разрежение на первой пробке отводящего газопровода;
- разрежение в верхней зоне газовых и воздушных регенераторов с обеих сторон батареи;
- разрежение в дымовых боровах с обеих сторон батареи и общем борове;
- расчёт сопротивлений насадок газовых и воздушных регенераторов;
- давление коксового газа в газосборнике;
- степень раскрытия регулируемых отверстий для газа, воздуха и продуктов сгорания;
- степень раскрытия газоотводящих отверстий в клапанах, боковых боровах и у дымовой трубы.

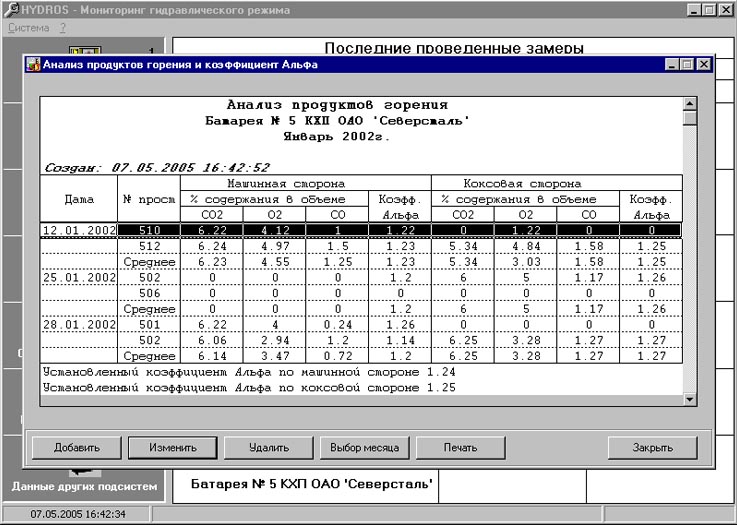

Определение состава и количества продуктов сгорания
Для определения состава продуктов сгорания в подовых каналах регенераторов, измерения разрежения в верхней зоне регенераторов и давления вверху вертикальных каналов коксовых печей используются переносные многофункциональные электронные газоанализаторы с запоминающим устройством, а также автоматическим сбросом информации в рабочую станцию.
Результаты измерения остальных показателей, учитываемых подсистемой, вводятся вручную в рабочую станцию.
Информация о времени загрузки и выдачи печей, а также о периоде коксования поступает автоматически из подсистемы контроля и управления процессом выдачи кокса, а о времени начала и окончания кантовки - из подсистем контроля и управления технологическим процессом обогрева батарей.
