Кантовочное устройство
Кантовочное устройство осуществляет периодическое изменение направления потоков отопительного газа, воздуха и продуктов горения в отопительной системе коксовых печей батареи. Могут использоваться следующие варианты кантовочного устройства:
- электрическое
- гидравлическое
- возможность работы кантовочного устройства в автоматическом, дистанционном и ручном режимах;
- автоматический отсчёт времени цикла кантовки с возможностью программного управления длительностью каждой фазы цикла;
- синхронизацию по времени циклов кантовочных устройств, работающих на различных батареях;
- визуализацию текущего состояния кантовочного устройства и полную диагностику его работы;

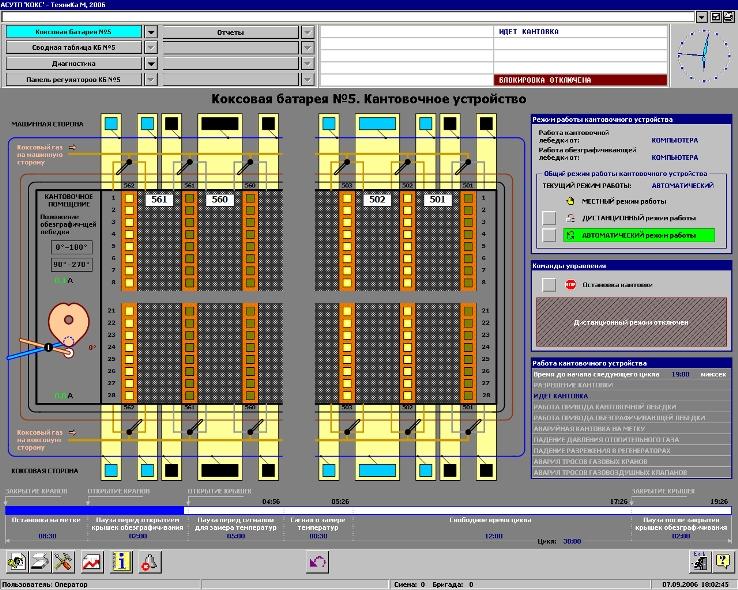

Электрическое кантовочное устройство
Электрическое кантовочное устройство состоит из двух шайб-эксцентриков с участками различной кривизны, вдоль внешней поверхности которых катятся ролики, соединённые с тягами. Тяги приводят в движение тросы, меняющие положение всех газовых кранов и газовоздушных клапанов одновременно.

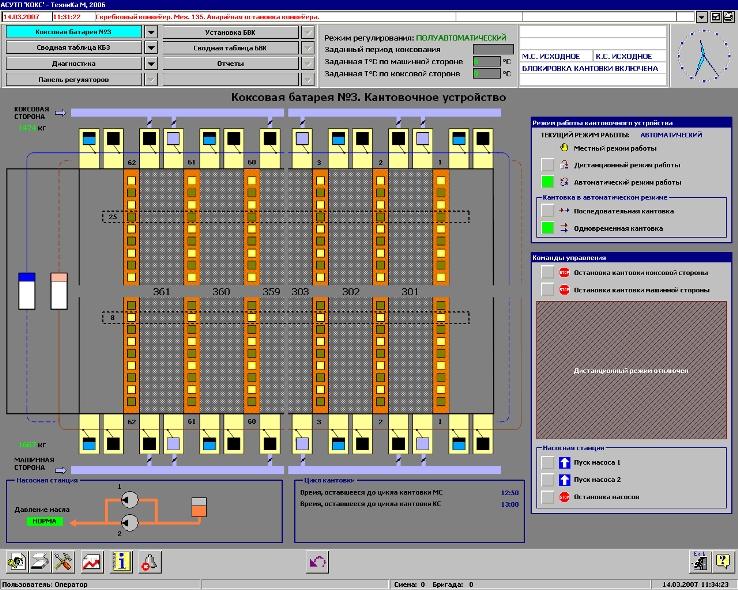

Гидравлическое кантовочное устройство
Гидравлическое кантовочное устройство состоит из одного или нескольких гидроцилиндров, которые могут осуществлять раздельное управление газовыми кранами и газовоздушными клапанами, а также раздельную кантовку коксовой и машинной сторон батареи.
