Математическая модель процесса коксования

Описание

Математическая модель процесса коксования является центральным элементом системы автоматизации коксовой батареи. Её назначение состоит в расчете оптимальных параметров процесса коксования и выдаче управляющих воздействий и рекомендаций обслуживающему персоналу коксовой батареи.

Модель процесса коксования в своей работе использует различные типы входных данных:

• данные, вводимые обслуживающим персоналом батареи вручную – физические параметры батареи, нормативные коэффициенты, уставки и т. п.;
• данные, получаемые из заводской лаборатории по запросу или периодически – по составу шихты, отопительного газа и т.п.;
• данные, получаемые с переносных измерительных приборов по запросу или периодически – температура в контрольных вертикалах, состав продуктов горения, давления в узловых точках отопительной системы и т.п.;
• данные, периодически получаемые со стационарных измерительных приборов – текущие значения основных технологических параметров, работы коксовых машин и т.п.;
• данные, получаемые из долговременных архивов системы автоматизации – архивные значения всех перечисленных выше параметров.

Результатами работы модели процесса коксования являются:

• числовые значения, полученные в результате расчета по различным алгоритмам модели – температуры, давления, различные коэффициенты и т.д.;
• прогнозные значения, полученные в результате расчета по различным алгоритмам модели – предполагаемые температуры, давления, графики выдачи печей и т.д.;
• задания на регулирующие органы и исполнительные механизмы, полученные в результате расчета по различным алгоритмам модели;
• рекомендации обслуживающему персоналу в текстовом, графическом и других видах.

Модель процесса коксования может работать в полностью автоматическом и полуавтоматическом режимах. В полностью автоматическом режиме от обслуживающего персонала требуется только своевременный ввод ручных параметров; выдача управляющих воздействий производится без участия человека. В полуавтоматическом режиме результаты расчета заданий и уставок выводятся для оценки оператором, и оператор принимает решение об изменении параметров технологического процесса.

Модель процесса коксования работает на сервере приложений. Для конфигурирования отдельных компонентов модели используется Web-интерфейс либо отдельные конфигурационные утилиты.

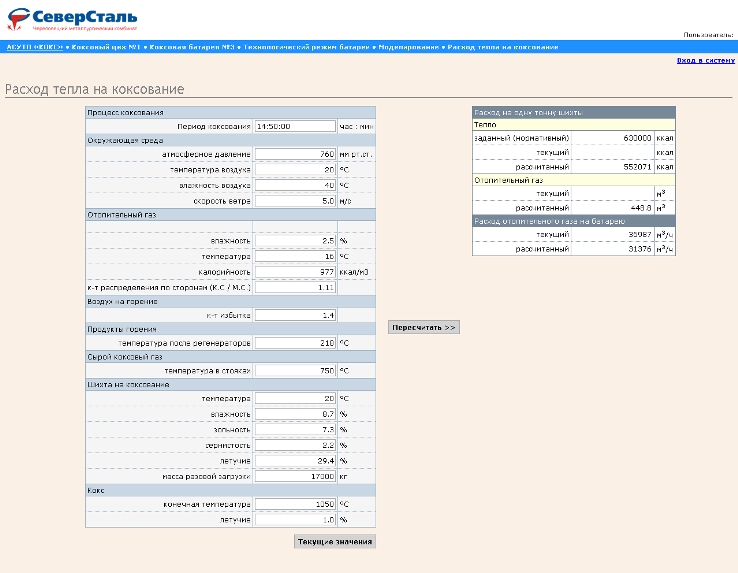

Расчёт количества тепла, затрачиваемого на коксование
